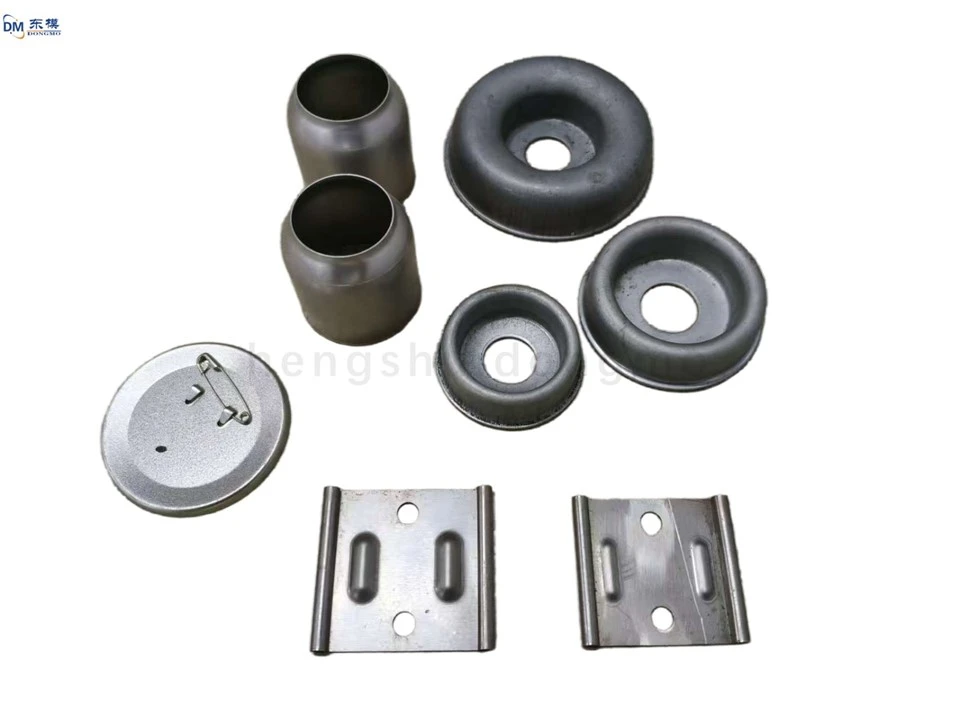

धातु मुद्रांकन भाग, घरेलू उपकरणों और मशीनरी के लिए मुद्रांकन भाग

I. आईएसओ टॉलरेंस ग्रेड सटीक पार्ट्स मशीनिंग का मूल क्यों हैं?

विश्व स्तर पर मान्यता प्राप्त तकनीकी विशिष्टता के रूप में, आईएसओ सहिष्णुता मानक विभिन्न उद्योगों में आयामी विचलन को मापने के लिए एक एकीकृत बेंचमार्क प्रदान करते हैं। सटीक भागों की मशीनिंग में, आईएसओ सहिष्णुता ग्रेड का उचित चयन न केवल स्क्रैप दरों को कम करता है बल्कि लागत संरचना को भी अनुकूलित करता है। बहुत सख्त सहनशीलता अनावश्यक विनिर्माण कठिनाइयों और निरीक्षण लागतों को बढ़ाती है, जबकि बहुत ढीली सहनशीलता से असेंबली विफलता या कार्यात्मक दोष हो सकते हैं। इसलिए, कुशल और किफायती उत्पादन प्राप्त करने के लिए आईएसओ सहिष्णुता ग्रेड को समझना और सही ढंग से लागू करना एक महत्वपूर्ण कदम है।

उदाहरण के लिए, एयरोस्पेस उद्योग में टरबाइन ब्लेड जैसे उच्च -जटिलता वाले सटीक भागों के लिए, आमतौर पर IT5 या इससे भी अधिक सहनशीलता ग्रेड की आवश्यकता होती है; जबकि सामान्य मैकेनिकल ट्रांसमिशन घटकों के लिए, IT7 से IT9 पर्याप्त हैं। यह विभेदित चयन तर्क भाग के कार्य, परिचालन वातावरण और जीवनकाल आवश्यकताओं के वैज्ञानिक मूल्यांकन पर आधारित है।

द्वितीय. आईएसओ सहिष्णुता ग्रेड चयन आयामों का विश्लेषण
कार्यात्मक आवश्यकताएँ पहला सिद्धांत
किसी हिस्से का वास्तविक कार्य वातावरण उसकी सटीकता के आवश्यक स्तर को निर्धारित करता है। गतिशील भार के अधीन किनेमेटिक जोड़े को छोटे क्लीयरेंस फिट (कड़े सहनशीलता के अनुरूप) की आवश्यकता होती है, जबकि स्थिर रूप से तय किए गए कनेक्शन में अधिक उदार सहनशीलता हो सकती है। सटीक पार्ट्स मशीनिंग अभ्यास में, इंजीनियर अक्सर तनाव और विरूपण का अनुकरण करने के लिए परिमित तत्व विश्लेषण का उपयोग करते हैं, और फिर एक उचित सहनशीलता सीमा निकालते हैं।

प्रक्रिया व्यवहार्यता मिलान: उन्नत पांच -अक्ष सीएनसी मशीन टूल्स ±3μm के भीतर मशीनिंग त्रुटियों को नियंत्रित कर सकते हैं, लेकिन इसका मतलब यह नहीं है कि सभी प्रक्रियाओं को अंतिम परिशुद्धता का पालन करना चाहिए। ताप उपचार विरूपण और तनाव मुक्ति जैसे कारकों को ध्यान में रखते हुए, क्षतिपूर्ति स्थान को बाद की प्रक्रियाओं के लिए आरक्षित किया जाना चाहिए। इस मामले में, चरणों में विभिन्न आईएसओ सहिष्णुता स्तर निर्धारित करना गुणवत्ता और दक्षता को संतुलित करने का एक प्रभावी साधन बन जाता है।
आर्थिक विचार मॉडल: मात्रात्मक निर्णय लेने के लिए "लागत{0}}सटीकता" वक्र स्थापित करना एक महत्वपूर्ण उपकरण है। ऐतिहासिक डेटा के सांख्यिकीय विश्लेषण से पता चलता है कि जब सहिष्णुता को IT6 से IT5 तक कड़ा कर दिया जाता है, तो इकाई उत्पादन लागत 40% तक बढ़ सकती है, लेकिन उत्पाद योग्यता दर केवल 8% बढ़ जाती है। यह गैर-रैखिक संबंध बताता है कि सटीक भागों की मशीनिंग में, इष्टतम समाधान अक्सर तकनीकी सीमा और आर्थिक सीमा के चौराहे पर मौजूद होता है।
